Produkt

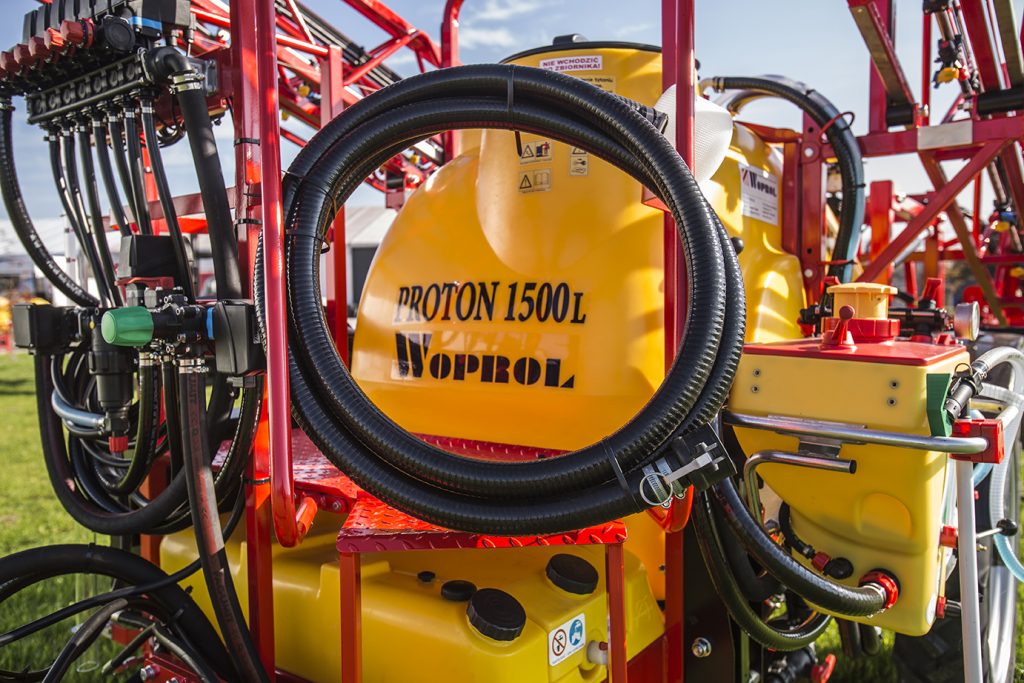

PROTON 1500/2000/2500 – Gestänge manuell ausklappbar

Spezifikation

Anhängefeldspritze PROTON

Standardausrüstung:

Haupttank 1500/2000/2500 L
Handwaschbehälter
Spültank
Einspülschleuse oben – in der Einfüllöffnung
Gestänge manuell ausklappbar
Hydraulische Höhenverstellung vom Gestänge
3-Positionen-Vorrichtung (Kopf)
5-facher manueller Teilbreitenschaltung von ARAG
Beleuchtung für die Straße
Lenkdeichsel
Mechanische Stabilisierung

Zusätzliche Optionen

Bordcomputer ARAG Bravo 180S/300S/400S
Magnetventile – vom Traktor aus gesteuert
Einspülschleuse von POLMAC, seitlich
Vom Traktor aus gesteuert – Panel schließen / öffnen
Hydraulische Stabilisierung
Haupttankspülung
Sauganschluss (Ventil + 5-m-Schlauch mit Korb)
GPS-Geschwindigkeitssensor für BRAVO 180s und 300S
Schaummarkierer
Halter mit Saugnapf zur Befestigung von Bordcomputern Bravo

*Jedes Sprühgerät kann je nach den individuellen Bedürfnissen des Kunden ausgestattet werden.

Galerie

Technische Spezifikationen

Tankkapazität

1500 L

2000 L

2500 L

Haupträder

9,5 x 32

9,5 x 36

Pumpe (Typ)

UDOR ZETA 140

UDOR ZETA 170

UDOR ZETA 200

Spültank

150 L

200 L

250 L

Gestängebreite

12m

14m

15m

16m

Teilbreiten

Komponenten

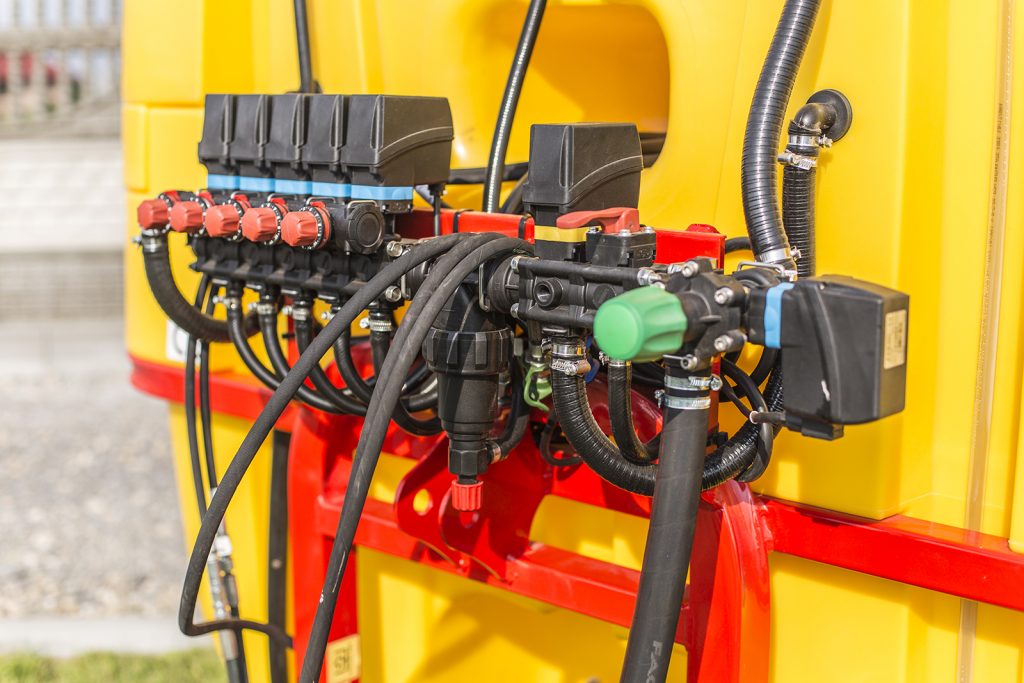

Magnetventile (vom Traktor aus elektrisch gesteuert)
Bordcomputer ARAG BRAVO 180S
Bordcomputer ARAG BRAVO 300S
Bordcomputer ARAG BRAVO 400S (mit integrierter GPS-Navigation)
GPS-Antenne

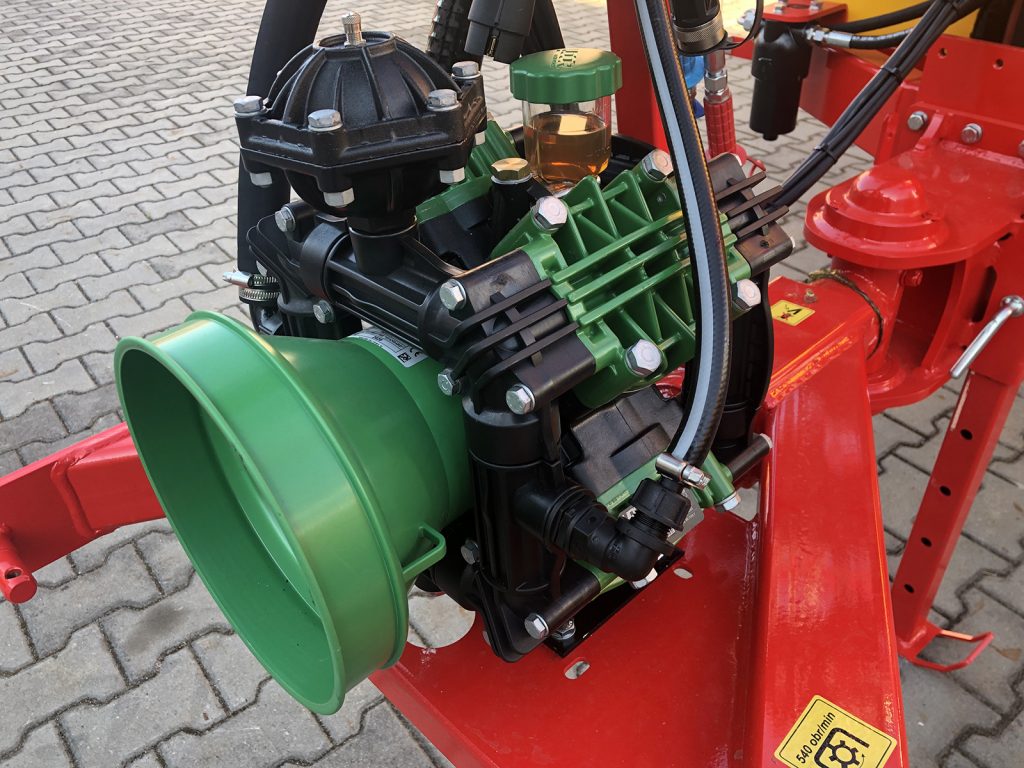

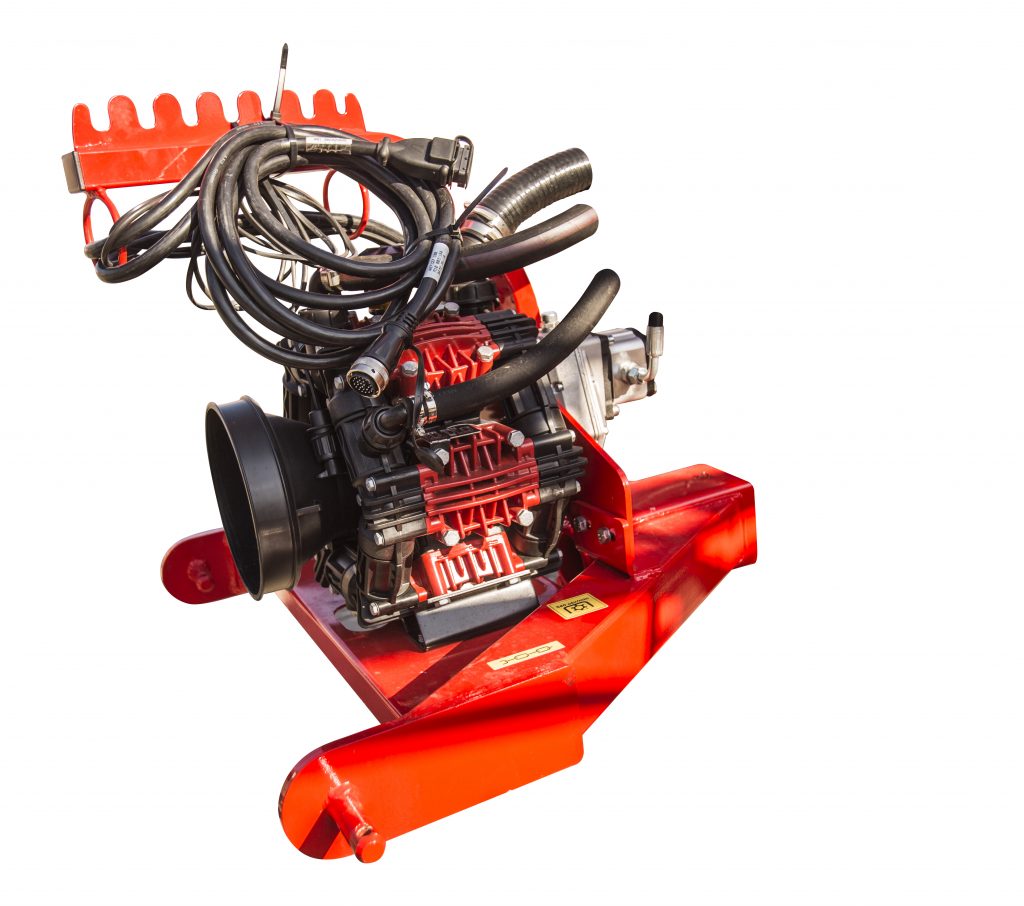

Pumpe von UDOR
Lenkdeichsel

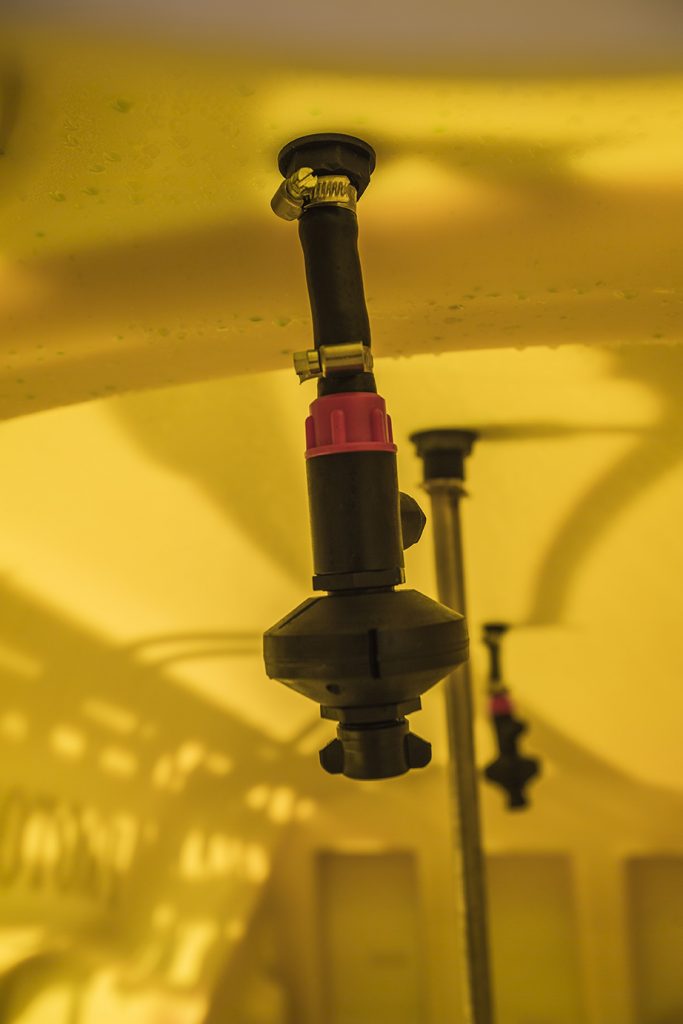

Behälter-Spüldüsen

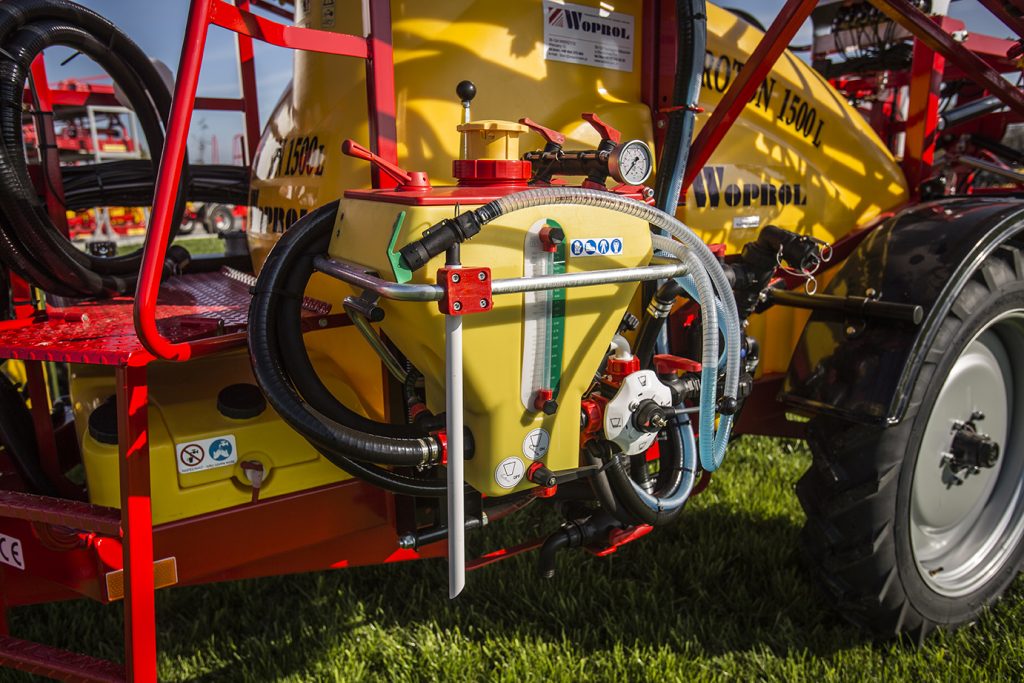

Einspülschleuse von POLMAC, seitlich

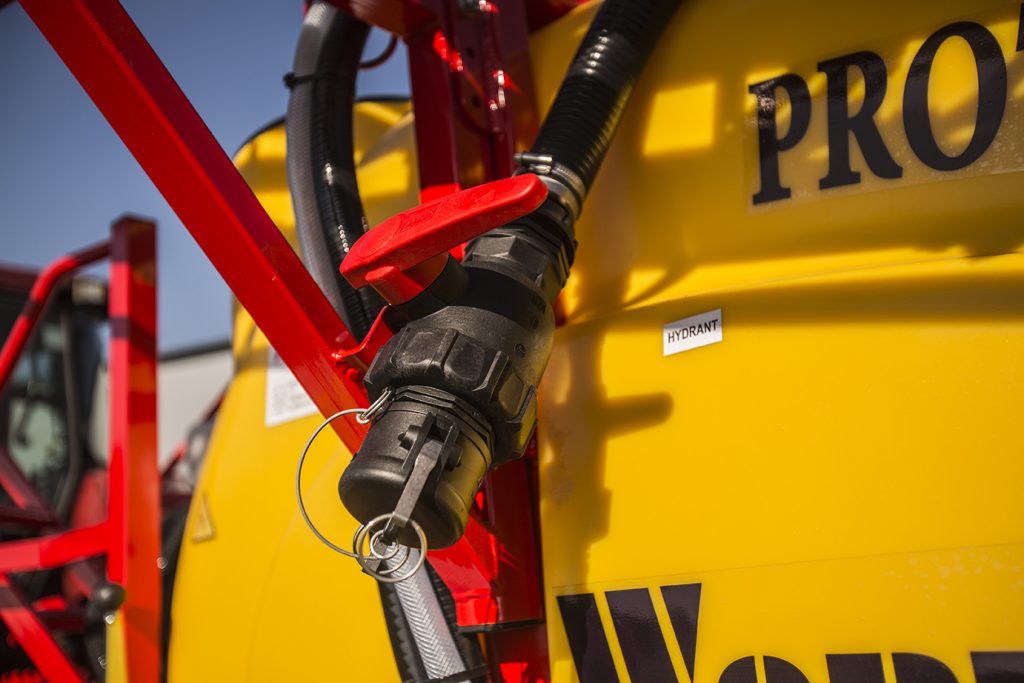

Hydrantenanschluss

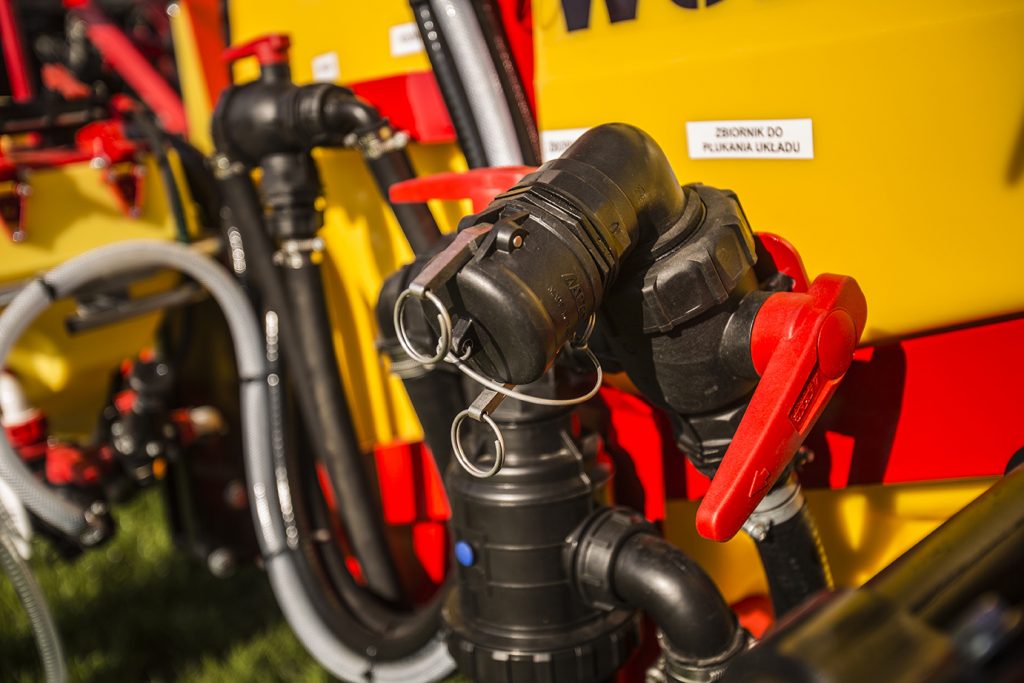

Sauganschluss

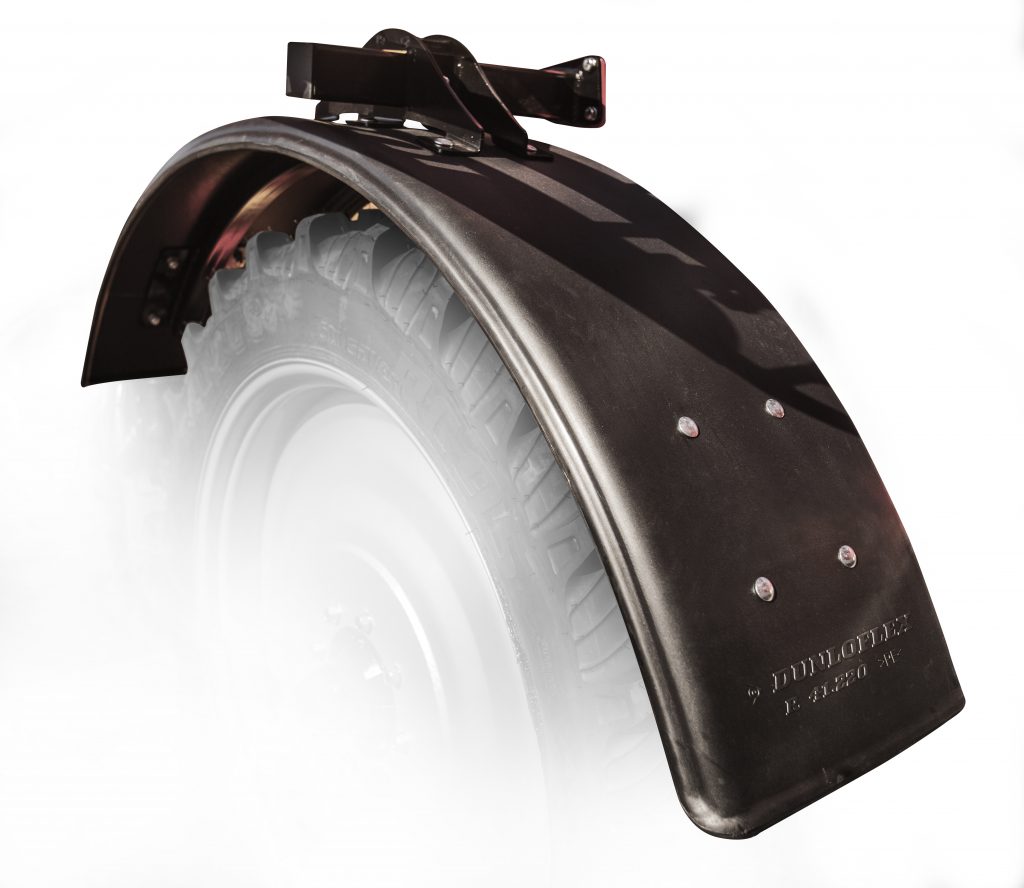

Kotflügel

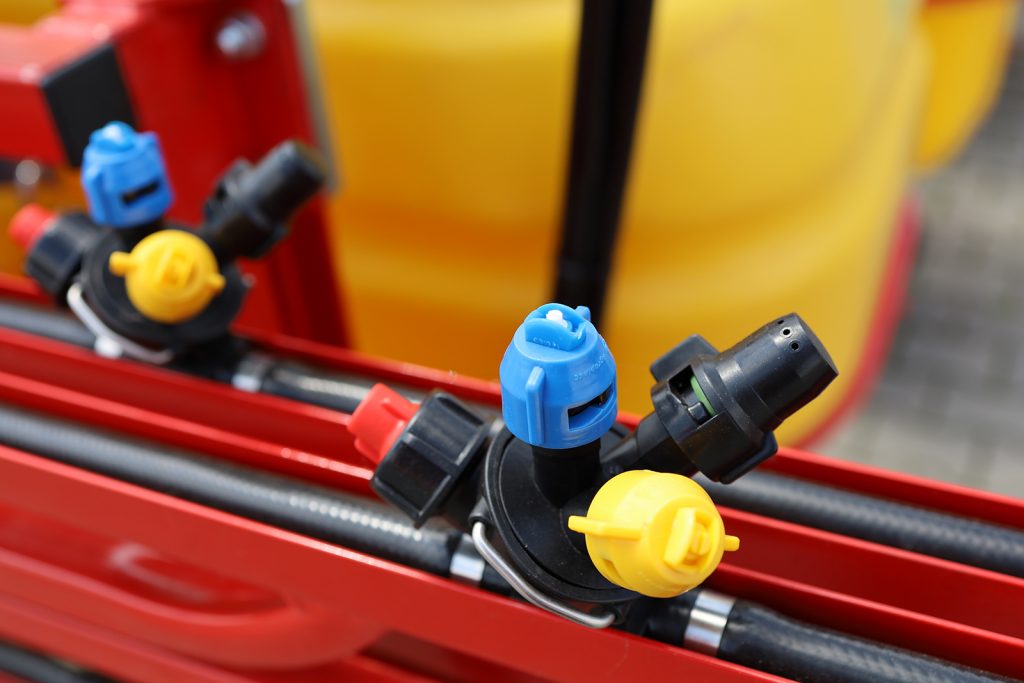

3-Positionen-Vorrichtung (Kopf)

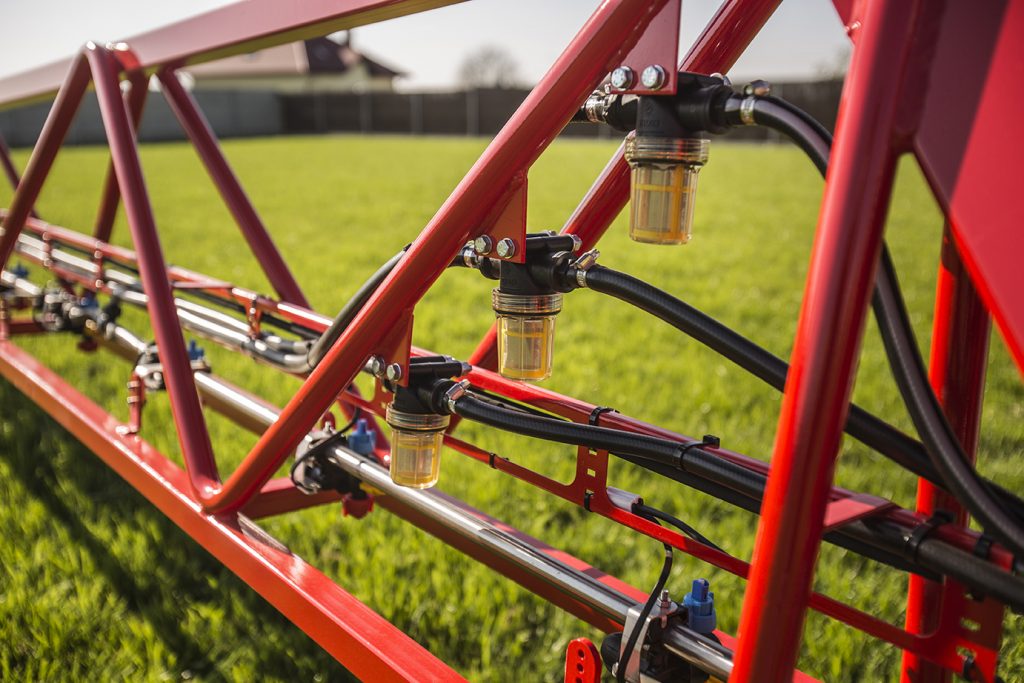

Linienfilter

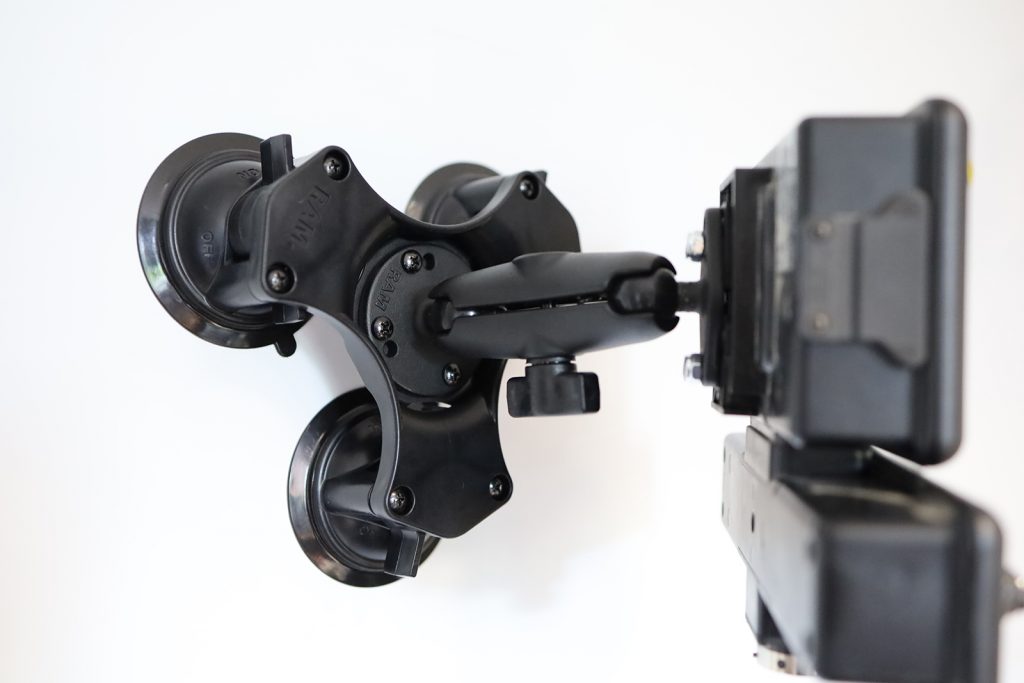

Halter mit Saugnapf

Druckregelung
Steuerung von 5 Teilbreiten und einem Hauptventil
Kabel zum Verbinden der Abschnitte, ausgestattet mit einem Bajonettanschluss mit Schieber
Versorgungsspannung 12 VDC
LED-Anzeigen
*Mit Schaummarkierern ausrüstbar

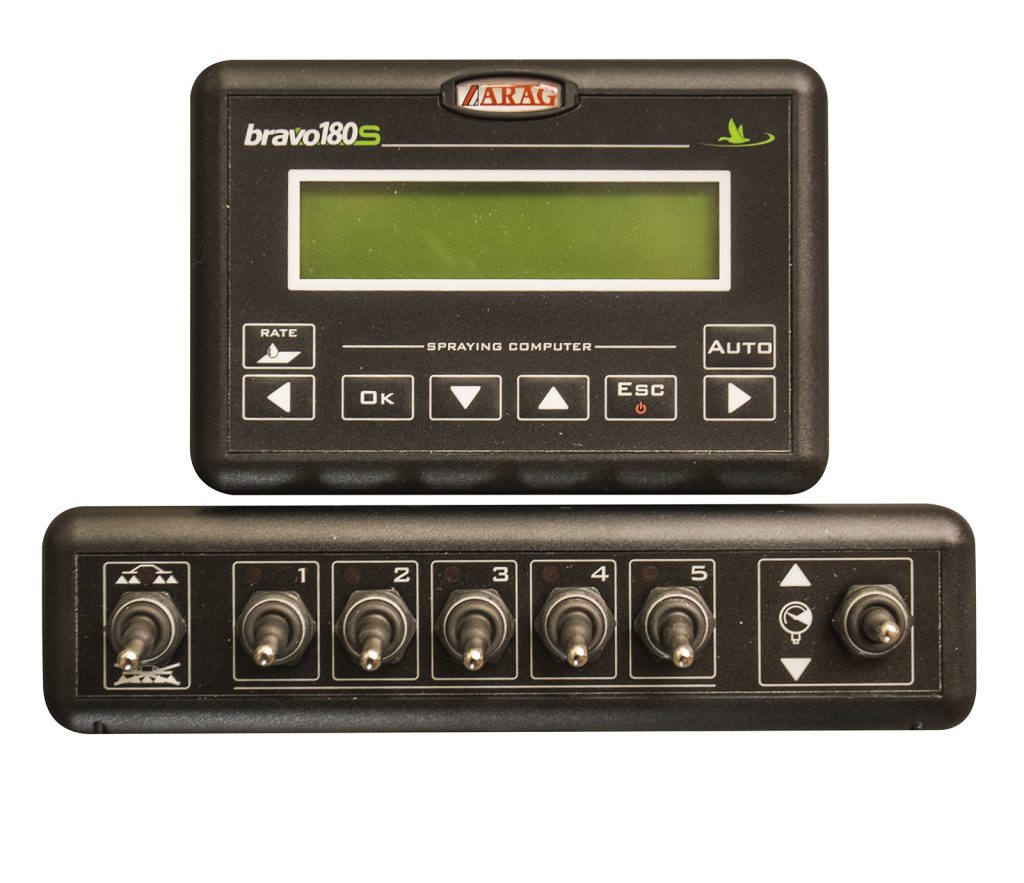

Bravo 180S ist ein kompakter und kostengünstiger Bordcomputer, der jedoch äußerst effektiv und genau ist und die Anforderungen von Anwendern von landwirtschaftlichen Maschinen mittlerer und großer Abmessungen erfüllen kann.

Technische Eigenschaften:

Eingebaute Tankfüllstandsanzeige
Erweiterung auf 7 Teilbreiten möglich
Anschlüsse an das GPS-Gerät und an die Hauptfernbedienung
USB-Anschluss für Datenübertragung und Programmaktualisierung
Automatisches Schließen des Hauptventils bei Anschluss an Bravo 400S/Delta80
Automatische Sperrung des Sprühens unterhalb der eingestellten Mindestgeschwindigkeit, damit die Düsen immer innerhalb ihres Betriebsbereichs arbeiten
Visuelle und akustische Alarme
Mehrsprachige Software mit der Möglichkeit, verschiedene Maßeinheiten einzustellen (l/ha, GPA, GPK, l/100m, usw.)
Angezeigte Daten: Dosierung, Geschwindigkeit, Druck, Durchflussrate, verteilte Menge, Tankfüllstand, behandelte Fläche, Behandlungsdauer, Kilometerstand

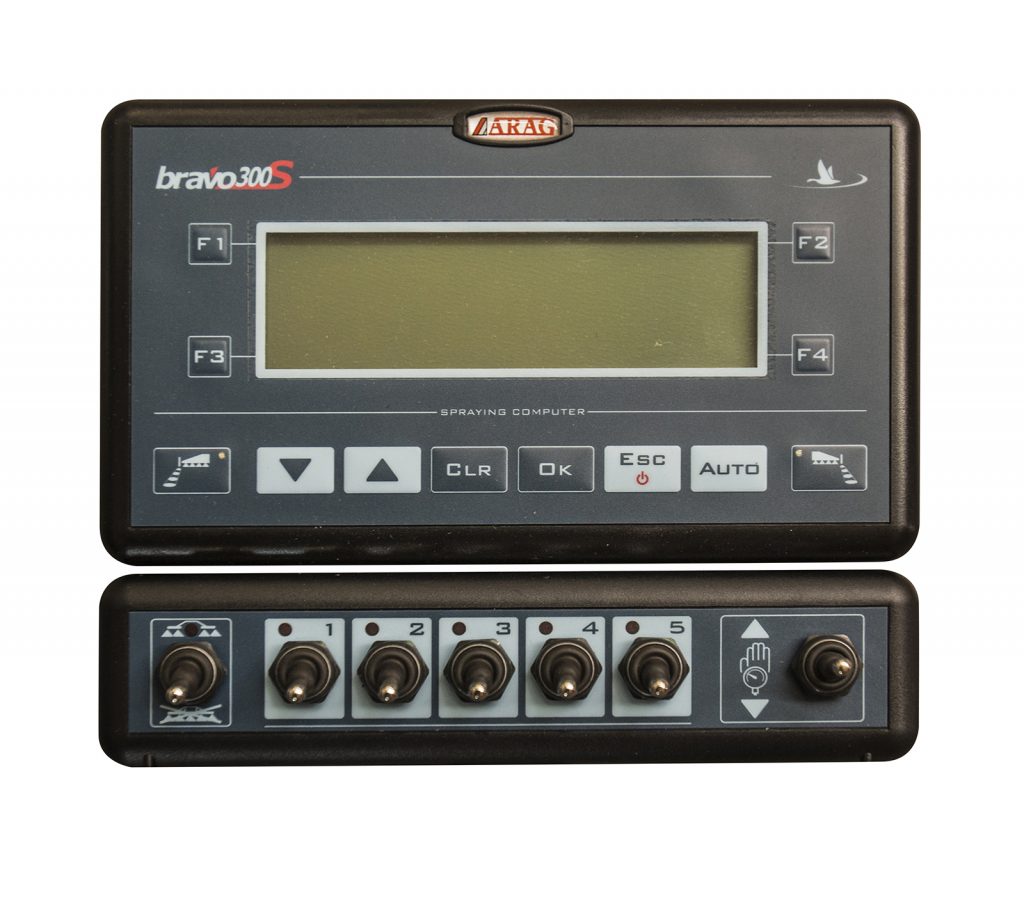

Bravo 300S ist ein Bordcomputer mit mittlerer bis hoher Reichweite, der alle Funktionen der Unkrautbekämpfungsmaschine verwalten kann. Die Fernbedienung erleichtert die Verbindung zwischen Traktor und Maschine.

Technische Eigenschaften:

Grafische Anzeige des Tankfüllstands
Automatisches Schließen der Teilbreiten bei Anschluss an Bravo 400S/Delta80
Aufnahme und Speicherung von Positions- und Funktionsdaten auf einer SD-Karte bzw. Übertragung über die serielle Schnittstelle
Automatische Sprühsperre unterhalb des eingestellten Mindestdrucks, damit die Düsen immer innerhalb ihres Betriebsbereichs arbeiten
Visuelle und akustische Störungsalarme
Eingebautes Lesegerät für Secure Digital (SD)-Karten
Externer Eingang zur Steuerung des Hauptventils
RCU-Steuergerät
Serielle RS232-Schnittstelle zum Anschließen eines GPS-Geräts
Eingänge für Signale: Leistung, Geschwindigkeit, Druck, Kapazität, Tankfüllstand, Drehzahlmesser
Ausgänge zur Steuerung von 7 Teilbreiten (13 in sequentieller Version), des Steuer- und Hauptventils sowie des Schaummarkierers
Ausgänge zur Steuerung von 9 Hydraulikfunktionen und eines Ablassventils
Hintergrundbeleuchtetes Grafikdisplay 240×64 Pixel

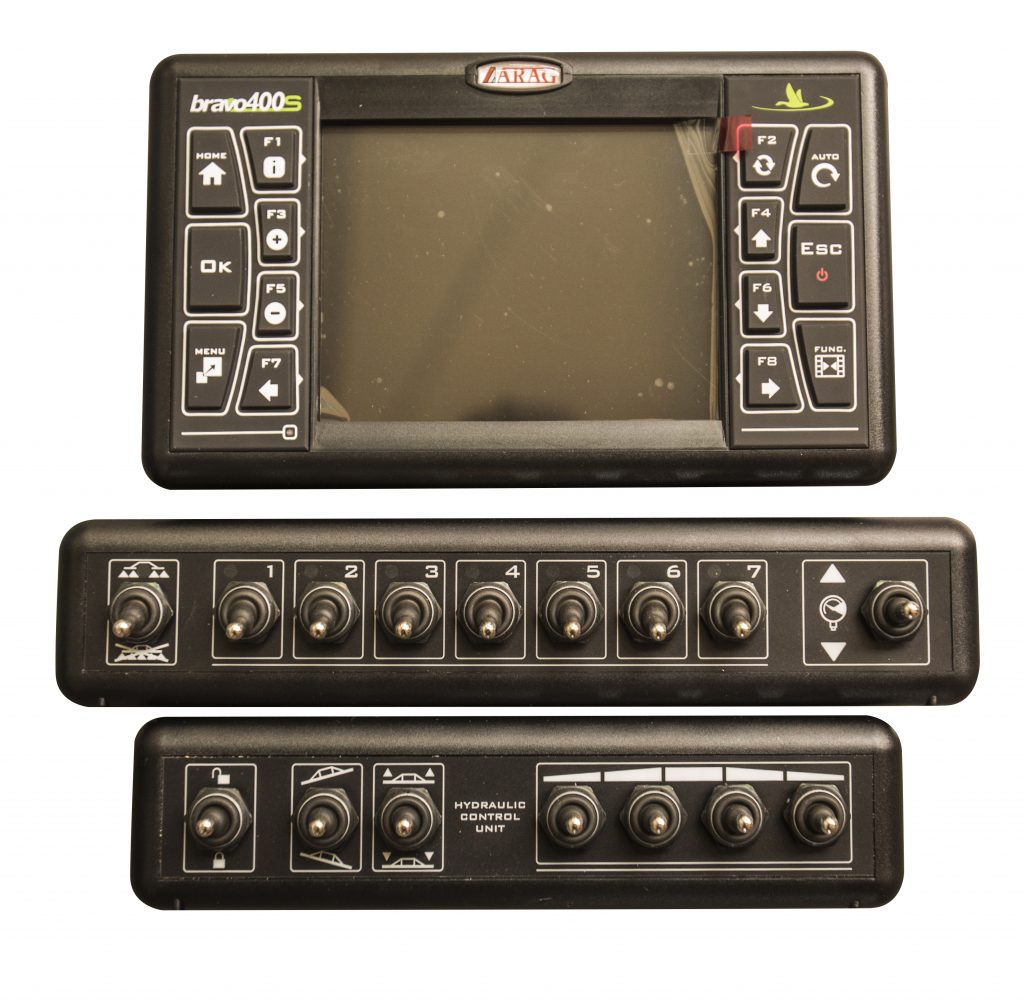

Monitor zur elektronischen Regelung der kapazitiven Sprühverteilung mit großem 5,7- Zoll-Farbdisplay und integriertem GPS-Navigator.
Steuerung des automatischen Schließens von bis zu 13 Teilbreiten.
Wählt automatisch die richtige Düsenkonfiguration aus, damit:

Spritzdruck immer innerhalb der für jede einzelne Düse festgelegten Betriebsdaten bleibt;
Unter mehreren Düsenkonfigurationen die Konfiguration verwendet wird, bei der der Arbeitsdruck dem Arbeitsbereich der Düse am nächsten kommt;
Die Anzahl der Düsenwechsel auf ein Minimum reduziert wird.

Variable Behandlung durch Auswahl weiterer Düsen mit großen Dosierungsunterschieden, wodurch Kosten und Umweltbelastung reduziert werden.
Die Hauptbetriebsvisualisierung kann gleichzeitig Informationen zum Sprühvorgang und ein Bild anzeigen, um Fahren zu vereinfachen.
Der Benutzer kann eine Kombination aus mehreren Informationen auswählen, die während der Fahrt nützlich sind, indem er eine separate Taste drückt.
Objektvisualisierungen, die Folgendes anzeigen:

Bilder von zwei optionalen externen Kameras, Betriebsdaten zum Sprühvorgang/zur Fahrt, Informationen und Alarme, Karte mit variabler Dosierung;
Hauptfahrfunktionen: Berechnung der Fläche und des Umfangs des Feldes, Markieren verschiedener Arten von Punkten und Zurückfahren des Fahrzeugs.

2 USB-Anschlüsse und 1 SD-Karte für Datenübertragung und Software-Upgrades. Integrierte Hydrauliksteuerung für die Gestänge und Luftmanschette Airspray.
