Park maszyn
Poniżej przedstawiamy kilka wyjątkowych maszyn, które znajdują szerokie zastosowanie w obróbce stali.
- Giętarka CNC do rur i profili MACRI Provar 6-90
- Komora śrutownicza SciTeeX
- Laser 2D Trumpf TruLaser 5030 classic CO2
- Laser 2D Trumpf TruLaser 5030 fiber
- Laser do rur i profili Trumpf TruLaser Tube 7000 fiber
- Prasa krawędziowa Trumpf TruBend 7050
- Prasa krawędziowa Trumpf TrumaBend V1300
Giętarka CNC do rur i profili MACRI Provar 6-90
6 osi sterowanych, napędzanych silnikami servo
Długość giętych rur i profili 6000mm
Oprzyrządowania do gięcia poniższych materiałów:
Lp. | Materiał (mm) | Grubość ścianki (przy użyciu wygładzacza) | Minimalny Promień gięcia |
Rura | |||
1. | 16,8 | 2 | 40 |
2. | 21,3 | 55 | |
3. | 26,7 | 2 | 60 |
4. | 33,7 | 2,5 | 60 |
5. | 60,3 | 3 | 180 |
Profil | |||
1. | 25×25 | 2 | 75 |
2. | 30×30 | 2 | 90 |
3. | 40×40 | 2 | 135 |
4. | 50×30 | 2 | 205 |
5. | 50×50 | 3 | 165 |
6. | 60×40 | 3 | 80 |
7. | 60×60 | 3 | 150 |
8. | 80×80 | 3 | 240 |
9. | 100×100 | 4 | 300 |
Ceownik ZW | |||
1. | 40×40 | 3 | RI 115 (WEWNĘTRZNY) |
Ceownik GW | |||
1. | 50×40 | RI 80 (WEWNĘTRZNY) | |
2. | 65×40 | RI 80 (WEWNĘTRZNY) |
Komora śrutownicza SciTeeX
Wymiary wewnętrzne 5,9 x 3,9 x 2,9 m
Brama wjazdowa 3,7 x 2,7 m
Laser 2D Trumpf TruLaser 5030 classic CO2
Laser TRUMPF TruLaser 5030 classic 5kW – CO2
Obszar roboczy:
Oś X – 3000 mm
Oś Y – 1500 mm
Oś Z – 115 mm
MAKSYMALNA GRUBOŚĆ CIĘTYCH BLACH:
Stal konstrukcyjna – 25 mm
Stal nierdzewna – 12 mm
Aluminium – 10 mm
Hardox – 12 mm
Laser 2D Trumpf TruLaser 5030 fiber
Laser TRUMPF TruLaser 5030 fiber 6kW
Obszar roboczy:
Oś X – 3000 mm
Oś Y – 1500 mm
Oś Z – 115 mm
Maksymalny ciężar przedmioty obrabianego: 1100 kg
MAKSYMALNA GRUBOŚĆ CIĘTYCH BLACH:
Stal konstrukcyjna – 25 mm
Stal nierdzewna – 25 mm
Aluminium – 25 mm
Hardox – 25 mm
Mosiądz – 10 mm
Miedź – 10 mm
Tytan – 6 mm

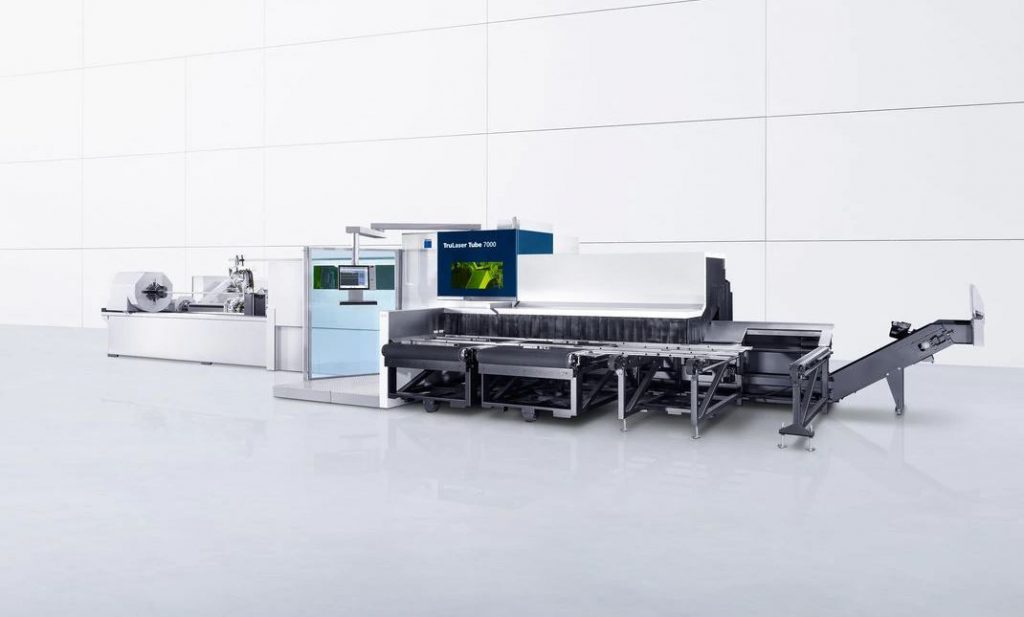

Laser do rur i profili Trumpf TruLaser Tube 7000 fiber
Laser do rur i profili Trumpf TruLaser Tube 7000 fiber – 3kW
Maksymalna długość materiału: 6500 mm
Wymiary rur okrągłych
Maks. średnica zewnętrzna: 254 mm
Min. średnica zewnętrzna: 12mm
Wymiary profili prostokątnych
Maks. długość boku oraz średnica okręgu: 220 mm / 254 mm
Maks. długość boku, kwadrat: 180 mm x 180 mm
Min. długość boku: 12 mm
Dane lasera
Maks. moc lasera: 3000W
Maks. grubość materiału:
Stal konstrukcyjna: 8 mm
Stal nierdzewna: 5 mm
Aluminium: 6 mm
Miedź: 4 mm
Mosiądz: 4 mm
Długość i ciężar pozostałej części profilu
Min. długość pozostałej części profilu: 120 mm
Maks. ciężar profilu: 40 kg/m
Maks. masa surowego materiału przy automatycznym załadunku dla LoadMaster Tube Tube 6.5m: 225 kg

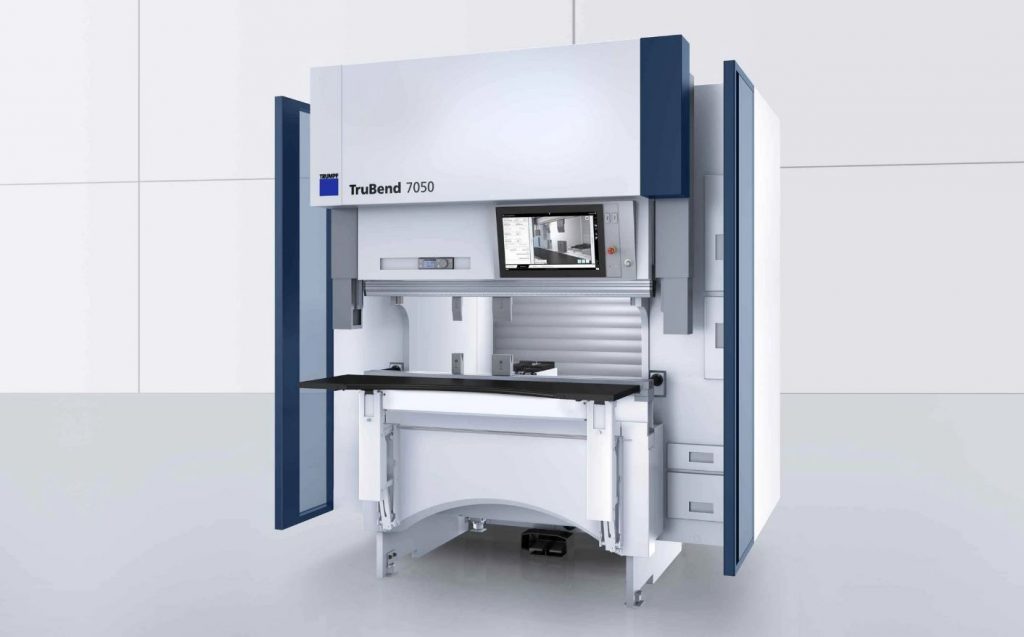

Prasa krawędziowa Trumpf TruBend 7050
Siła nacisku – do 500 kN (50 ton)
Długość krawędzi gięcia: do 1530 mm
Wolny otwór przelotowy: 1305 mm
Użyteczna wysokość montażowa: 385 mm
Wysięg: 250 mm
Prasa krawędziowa Trumpf TrumaBend V1300
Siła nacisku – do 1300 kN (130 ton)
Długość krawędzi gięcia: do 3230 mm
Wolny otwór przelotowy – 2690 mm
Użyteczna wysokość montażowa – 385 mm
Zwiększona wysokość montażu – 615 mm
Skośne ustawianie belki docisku – ±10 mm
Wysięg: 420 mm
